מכונת חיבור לכבלים
מכונת גדילה היא סוג של ציוד לייצור כבלים שניתן להשתמש בו לסיבוב חוטי הליבה של מוצרי כבלים כגון כבלי חשמל, חוטי אוזניות וחוטים אלקטרוניים וכו'.
תיאור
מהי מכונת חיבור לכבלים
מכונת גדילה היא סוג של ציוד לייצור כבלים שניתן להשתמש בו לסיבוב חוטי הליבה של מוצרי כבלים כגון כבלי חשמל, חוטי אוזניות וחוטים אלקטרוניים וכו'.
היתרונות של מכונת גדילת כבלים
הגברת היעילות והפרודוקטיביות
מכונות פיתול כבלים הופכות חוטים וכבלים לאוטומטיים, ומצמצמות את הזמן והעבודה הנדרשים לשלב ייצור חיוני זה. למעשה, שימוש במכונת פיתול כבלים יכול להפחית את הזמן הדרוש לסובב כבלים עד 80%, וכתוצאה מכך רווחי פרודוקטיביות משמעותיים עבור העסק שלך. יעילות מוגברת זו מאפשרת ליצרנים לייצר יותר כבלים וחוטים בפחות זמן, ובסופו של דבר להגדיל את השורה התחתונה שלהם.
שיפור עקביות ובקרת איכות
כאשר משתמשים בשיטות מסורתיות של פיתול כבל, זה יכול להיות מאתגר להשיג תוצאות עקביות עם כל כבל. עם זאת, מכונות פיתול כבלים מתוכננות לייצר תוצאות עקביות בכל פעם, ומבטיחות שכל כבל יהיה באותה איכות גבוהה. עקביות משופרת זו עוזרת ליצרנים להימנע מטעויות יקרות ועבודות חוזרות, להגביר את שביעות רצון הלקוחות ומוניטין טוב יותר בשוק.
צדדיות בסוגי כבלים וחוטים
מכונות פיתול כבלים אינן מוגבלות לסוג מסוים של כבל או חוט, מה שהופך אותן למגוון להפליא. הם יכולים להתמודד עם סוגי כבלים וחוטים שונים, כולל כבלים חד-ליבים, רב-ליבים ומשורינים. הרבגוניות הזו מאפשרת ליצרנים לייצר מגוון של כבלים וחוטים באמצעות מכונה אחת, לחסוך זמן וכסף.
הגדרות הניתנות להתאמה אישית עבור יישומים ייחודיים
מכונות פיתול כבלים מציעות הגדרות הניתנות להתאמה אישית המאפשרות ליצרנים להתאים את המהירות, כיוון הפיתול והמתח של המכונה כדי לעמוד בדרישות היישום הייחודיות. גמישות זו מבטיחה שמכונת פיתול הכבלים יכולה לייצר כבלים וחוטים כדי לענות על צרכים ספציפיים, דבר חיוני בתעשיות בהן כל מוצר חייב לעמוד בתקנים מחמירים.
בטיחות משופרת במקום העבודה
שימוש במכונות פיתול כבלים יכול לשפר את הבטיחות במקום העבודה על ידי הפחתת הסיכון לפציעה לעובדים. שיטות מסורתיות של פיתול כבל דורשות עבודה ידנית רבה, מה שעלול להיות תובעני פיזית ולהוביל לפציעות מאמץ חוזרות ונשנות. מכונות פיתול כבלים ממכונות את תהליך הפיתול, מצמצמות את הצורך בעבודת כפיים ומפחיתות את הסיכון לפציעה של עובדים.
מספר צירים: 1
גודל חוט MM: 0.2-1.8
בקר: כרטיס בקרת תנועה רב צירי
מנוע ראשי: מנוע 1.5KWservo
מנוע פיזור: מנוע 400Wservo
זוהי מכונת סלילת סטטור מנוע מיוחדת, בעיקר למגנטו לרכב ולאופנוע, מאוורר תעשייתי, עגלת גולף, סלילה של סלילים למכוניות איזון, עגלות יוקרה, מנועי מזל"ט גדולים וכו'.
זה מתאים לסלילים של מנועי משאבת מים לרכב, מנועי קירור מאווררי מחשב, מאווררים תעשייתיים, מנועי מזל"טים וכו'.
שם הציוד הנרכש: טוויסטר צינור במהירות גבוהה
מידות כוללות: רוחב 1000* גובה 1300* אורך 6800
דגם: 6/165
ניתן ללפף קטרים שונים של חוטים, צד אחד יכול להיות כרוך בעוד הצד השני ניתן לטעינה ולפרוק כדי לשפר את יעילות הייצור.
דיוק עצירת הציר: פלוס מינוס 0.5 מעלות
קוטר חוט ישים: 0.02 מ"מ-0.5 מ"מ
קוטר סיבוב מקסימלי: 60 מ"מ
רוחב מרבי: 80 מ"מ
זה מתאים לליפוף פיתולי הרוטור של מיקרו מנועים כגון מכוניות, מנועי מתנע לאופנועים, מנועי חימום לרכב, מנועי משאבת שמן, מנועי כלי חשמל וכו '.
קוטר חוט תקוע: מקסימום Φ25 מ"מ
קוטר חיצוני של חוט ליבה ישים: Φ1.0mm-4.0mm
טווח מרחק פיתול: 30 מ"מ-200 מ"מ
מנוע ראשי: מנוע 20HP בתוספת ויסות מהירות המרת תדר
למה לבחור בנו
שירות חד פעמי
אנו מבטיחים לספק לך את התשובה המהירה ביותר, את המחיר הטוב ביותר, את האיכות הטובה ביותר ואת השירות השלם ביותר לאחר המכירה.
תמחור תחרותי
אנו מציעים מחירים תחרותיים עבור השירותים שלנו מבלי להתפשר על האיכות. המחירים שלנו שקופים, ואנחנו לא מאמינים בחיובים או עמלות נסתרות.
מומחיות וניסיון
לצוות המומחים שלנו ניסיון של שנים במתן שירותים באיכות גבוהה ללקוחותינו. אנו שוכרים רק את אנשי המקצוע הטובים ביותר שיש להם רקורד מוכח של מתן תוצאות.
שביעות רצון לקוחות
אנו מספקים שירותים באיכות גבוהה העולה על הציפיות של לקוחותינו. אנו שואפים להבטיח שלקוחותינו יהיו מרוצים מהשירותים שלנו ועובדים איתם בשיתוף פעולה הדוק על מנת להבטיח את מענה לצרכיהם.
טכנולוגיה חדישה
אנו משתמשים בטכנולוגיה ובכלים העדכניים ביותר כדי לספק שירותים באיכות גבוהה. הצוות שלנו בקיא היטב בהתקדמות הטכנולוגיה ומשתמש בהם כדי לספק את התוצאות הטובות ביותר.
מוצרים באיכות גבוהה
אנחנו תמיד שמים את צרכי הלקוחות והציפיות במקום הראשון, מחדד, שיפור מתמיד, לחפש כל הזדמנות לעשות טוב יותר, לספק ללקוחות את הציפיות שלהם ממוצרים איכותיים, לספק ללקוחות את השירות המספק ביותר בכל עת.
מהן נקודות המבצע של סטרנדר
משוך את החוט הבודד דרך התקן העצירה האוטומטית של חוט שבור, דרך לוח החלוקה לקדמת התבנית המקבילה, סובב את רתמת החוט לגדיל, עבר דרך התבנית המקבילה, משוך החוצה {{0}} .5-1.0 מ', וקבע את התבנית המקבילה על בסיס התבנית;
חבר את הגדיל וחוט המתיחה יחדיו, סגור את מכסה המגן, הפעל את המכונה באיטיות, המתן עד שקצה החוט יימשך אל הסליל, וסובב את הסליל במשך 2 סיבובים. עצור את המכונה, חתוך את החלק הלא מתאים של קצה החוט, משוך החוצה את קו המתיחה ותקן את קצה החוט המותאם על הסליל;
הפעל את המכונה כדי לסובב את החבילה למשך 20-30 מטרים, ובדקו האם קוטר החוט הבודד בסדר, האם כיוון הפיתול עומד בדרישות התהליך, האם ליבת החוט עגולה ורופפת בהתאם לדרישות, וכן להמשיך את ההפקה לאחר אישור שאין שגיאה;
בתהליך ההתנעה, יש צורך לעקוב לעתים קרובות בפעולת הסליל של מתלה התשלום והכבל השטוח של סליל האיסוף. בכל מצב חריג, יש צורך לעצור את המכונה במקרה חירום, לברר את הבעיה ולפתור אותה לפני ההפעלה;
לאחר הייצור, מלאו בקפידה את כרטיס ייצור המוצר, הנח אותו באזור ההמתנה והנח אותו באזור המוצר המוסמך לאחר שמבקר התהליך אישר וחתם.
מהן מכונות הניתוק הנפוצות

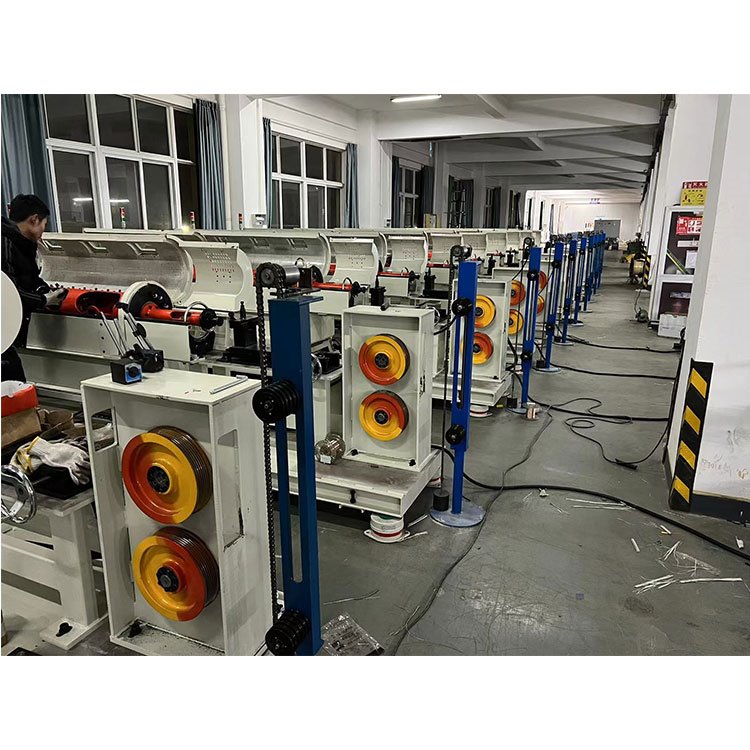

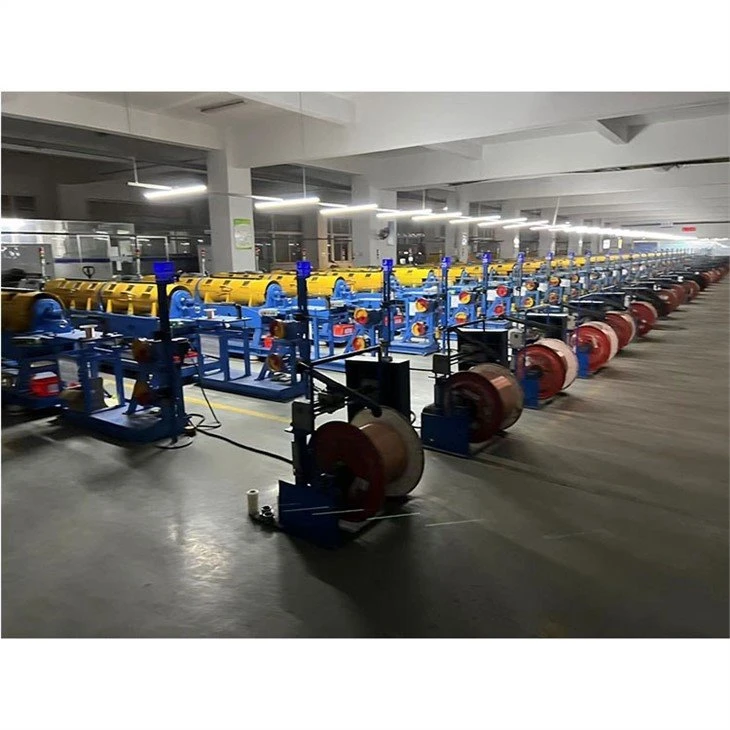

ציוד ייצור המשלים את פונקציית הנטיעה על ידי תנועה סיבובית של ג'ירטור צינורי. המסגרת המרחפת שמחזיקה כל תוף תשלום מותקנת על ציר ה-gyrator. המסגרת המרחפת רק מתנדנדת ואינה מסתובבת בגלל התמורה. מכשיר האיסוף מותקן מחוץ לרחפן. בדרך כלל, למכונת הניתוק הצינורית יש 1+6 תופי תשלום ו-1+12 תופים. מכונת גדילת הצינורות מתאימה לייצור ליבות חוטים מוליכים בגודל 7 ו-19 (שניונית) בגודל קטן. החתך לאחר התקיעה משתנה בהתאם לדגם שלו. סוג G200 מגיע בדרך כלל ל-35 מ"מ, וסוג G400 מגיע בדרך כלל ל-70 מ"מ. מכונות גדילת צינורות משמשות לעתים רחוקות לייצור מעל 70 מ"מ.
ציוד ייצור המשלים את פונקציית הנטיעה על ידי תנועה סיבובית של כלוב הנטיעה. הוא מורכב בדרך כלל ממספר חלקים של כלובי תקיעה, והנפוצים ביותר הם 2 ו-3 קטעים, כך שכל הסט של מכונות תקיעה בכלוב ארוך מאוד. על מנת להפחית את הכוח האקסצנטרי, יש להתקין באופן סימטרי את המסגרת המרחפת להנחת כל תוף שכר סביב ציר הכלוב המסתובב לפי כללים מסוימים, כלומר על ההיקף החיצוני המסתובב של הכלוב. המסגרת הצפה יכולה להתנדנד, וכל קטע של תוף התשלום והמסגרת המרחפת מסתובבים עם הכלוב. הם בזוגות, אחרת הכוח הצנטריפוגלי אינו מאוזן כאשר המכונה מופעלת, וזה מסוכן. הציר של כל תוף תשלום מאונך לציר הכלוב המסתובב.
ציוד ייצור המשלים את פעולת הפיתול על ידי סיבוב הכננת. ציר שלוחה להצבת כל תוף תשלום חייב להיות מותקן באופן סימטרי סביב ציר הכננת המסתובבת לפי כללים מסוימים, כלומר על ההיקף החיצוני המסתובב של הכננת. הציר של כל תוף משלים מקביל לציר הכננת המסתובבת, וכל תוף משלים מסתובב עם הכננת. ישנם סוגים אנכיים ואופקיים.
ציוד ייצור המשלים את פעולת הפיתול על ידי סיבוב הגרדום הקשיח. התושבת להנחת כל תוף תשלום קבוע על הגרדום ואינה יכולה לצוף. מכיוון שהתושבת של תוף התשלום מעוצבת כמו מזלג, היא נקראת. בדרך כלל הוא מורכב מכמה חלקים, הנפוצים שבהם הם 3 חלקים ו-5 חלקים. יש לו מבנה פשוט יותר מאשר מכונת נטיעה מסוג כלוב, וכושר הייצור דומה. ניתן לראות אותו רק במפעלי תיל וכבלים גדולים ובינוניים.
מכונת פיתול כבלים קלה לתחזוקה כוללת שלדה, מושב תבנית מחובר בצורה קבועה לצד ימין של השלדה, וקוביה מחוברת באופן קבוע לחלק העליון של מושב התבנית. מודל השירות מתייחס לתחום הטכני של ייצור כבלים וחוטים. למכונת פיתול הכבלים הקלה לתחזוקה יש פלטת הסתעפות המחוברת קבועה לקצה אחד הנמשכת אל הצד החיצוני של השלדה דרך פיר חלול, חור מסתעף נפתח בתוך הפלטה המסועפת ושני הצדדים של הדופן הפנימית של ההסתעפות החור מחובר בסיבוב לרולר אחד. החור המסועף נפתח בתוך צלחת ההסתעפות, וגליל אחד וגליל שני מסודרים בצורה מסתובבת סביב החור המסועף. מכיוון שניתן לכוונן את המרחק בין שני הגלילים שניים, הטווח הרלוונטי של הפלטה המסועפת משתפר, כך שניתן להשתמש בצלחת המסועפת לפיתול כבלים בקטרים שונים. כאשר תהליך ההסתעפות מתבצע, קל לחסום את הכבל בחור המסועף, כך שניתן לתחזק את מכונת פיתול הכבלים בצורה נוחה, ומכונת פיתול הכבלים מעשית ביותר.
פונקציות קריטיות של מכונות ניתוק
מכונות ניתוק ממלאות תפקיד חיוני בתהליך ייצור הכבלים. הפונקציות החיוניות שלהם כוללות:
1. הרכבת חוטים בודדים
מכונות גדילה מרכיבות חוטים לגדילים או צרורות, ויוצרות כבל אחד ומאוחד.
ניתוק גדילים/חבורות מרובים
מכונות אלו יכולות לסובב גדילים מרובים או צרורות יחד כדי ליצור כבלים מרובי מוליכים.
שליטה על אורך הנחת, מתח וגיאומטריה
מכונות גדילה שולטות באורך הנחת, במתח ובגיאומטריה של המוליכים התקועים, ומבטיחות אחידות ועקביות.
הפעלת תהליכי מיגון ושריון
מכונות ניתוק גם מקלות על הוספת מיגון ואבזור לכבלים, ומספקות הגנה נוספת ועמידות.
כיצד לבחור מכונת גדילה
מַטָרָה
מכונות גדילת חוטים משמשות בעיקר לעיבוד כבלים שונים, לרבות כבלי חשמל, כבלי תקשורת, רתמות חיווט לרכב וכו'. לכן, בבחירת מכונת גדילת חוטים, עליכם לקחת בחשבון את המטרה והצרכים הספציפיים שלכם.
תְפוּקָה
למכונות שונות של גדילת חוטים יש תפוקות שונות. בעת בחירת מכונת גדילת חוטים, עליך לשקול את דרישות התפוקה שלך כדי להבטיח שהמכונה שנבחרה תוכל לענות על הצרכים שלך.
אֵיכוּת
איכות מכונת גדילת החוטים משפיעה ישירות על יעילות הייצור ואיכות המוצר. לכן, בעת בחירת מכונת גדילת חוט, אתה צריך לשקול גורמי איכות ולבחור מותגים ודגמים מכובדים.
מְחִיר
בעת בחירת מכונת גדילת חוט, אתה צריך לשקול גורמי מחיר. באופן כללי, המחיר הוא פרופורציונלי לביצועים ולאיכות. אתה צריך למצוא את האיזון הטוב ביותר בין מחיר, ביצועים ואיכות.
מתח המכונה באמצעות בקרת מתח קבוע פנאומטית או בקרת מתח חיכוך מכנית.
מערכת זיהוי הניתוק משתמשת בחיישן מהירות RTS, יש לה ביצועים מצוינים במהירות נמוכה, לבקרת המערכת יש מאפיינים מדויקים, מהירים ואמינים.
שני גלגלי מתיחה משטחים חריצים מטים זווית מסוימת, יכולים לממש את הקו הטבעי, מונע שריטות משטח ליבת הכבל, משפר מאוד את איכות ליבת הכבל.
למכונה יש בקר ניתן לתכנות VVVF כדי לתאם את מצב העבודה של המכונה כולה, מאמצת מערכת בקרת מהירות המרת תדר, שולטת במערכת הבקרה החשמלית הפנאומטית, הפועלת, המתקדמת של המנוע, פעולה נוחה ותפעול אמין.
כיצד להשתמש נכון במכונת פיתול החוטים
הֲכָנָה
לפני השימוש במכונת פיתול החוטים, עליך להכין את החוטים לסיבוב ואת האביזרים המתאימים. יחד עם זאת, עליך גם לבדוק האם מכונת פיתול החוטים מותקנת היטב, האם יש לה אספקת חשמל ותנאי עבודה תקינים, ולוודא שכל אמצעי הבטיחות של מכונת פיתול החוטים הושלמו.
טעינת חוטים
פתח את נתיב החוטים של מכונת פיתול החוטים וטען את החוטים שיש לסובב לתוך מכונת פיתול החוטים. אנא שימו לב כי עבור חוטים בעובי וחומרים שונים, מכונת פיתול החוטים צריכה להתאים את רוחב ואורך נתיב החוט בהתאם כדי להבטיח שהחוטים יוכלו לעבור כרגיל ולהשיג את אפקט הפיתול.
הפעל את מכונת פיתול החוטים
הפעל את החשמל והפעל את מכונת פיתול החוטים כדי להתחיל לסובב את החוטים. במהלך הפעולה, אתה צריך לשים לב לשליטה במהירות ובחוזק של מכונת פיתול החוטים כדי להבטיח שהחוטים לא יימשכו יתר על המידה וייפגעו. במקביל, אתה צריך לבדוק את מצב מכונת פיתול החוט מעת לעת כדי למנוע מצבים חריגים.
פיתול מוחלט
כאשר כל החוטים מסובבים יחד, סיים את תהליך הפיתול, כבה את מכונת פיתול החוטים והסר את החוטים במכונת פיתול החוטים. שים לב שעליך להיות זהיר בעת הסרת החוטים כדי למנוע נזק לחוטים או סיכון להתחשמלות.
Jiangsu Lianming Equipment Technology Co., Ltd. הוקמה בשנת 2019. היא החלה לפתח ולייצר 165-6 דגמי ציוד. הוא התפתח למפעל היי-טק עם מספר סדרות של מחקר ופיתוח עצמאי, ייצור ומכירה של מוצרים; הצוות המוסדי של החברה איכותי ועם מוטיבציה. המוצר בעל תוכן טכני גבוה ומעז לחדש. מערכת ניהול האיכות מושלמת והשירות לאחר המכירה טוב. צוות כישרונות מקצועי, מפיתוח חבל תיל רגיל מפלדה, לחבל רפואי, חבל למכונת גג שמש לרכב, חבל לרכב. החברה מקפידה על העיקרון העסקי של "שירות ראשון, הלקוח ראשון" והפילוסופיה העסקית של "איכות ראשונה, חדשנות מתמשכת" כדי לספק ללקוחות מוצרים איכותיים ושירות מושלם לאחר המכירה!
