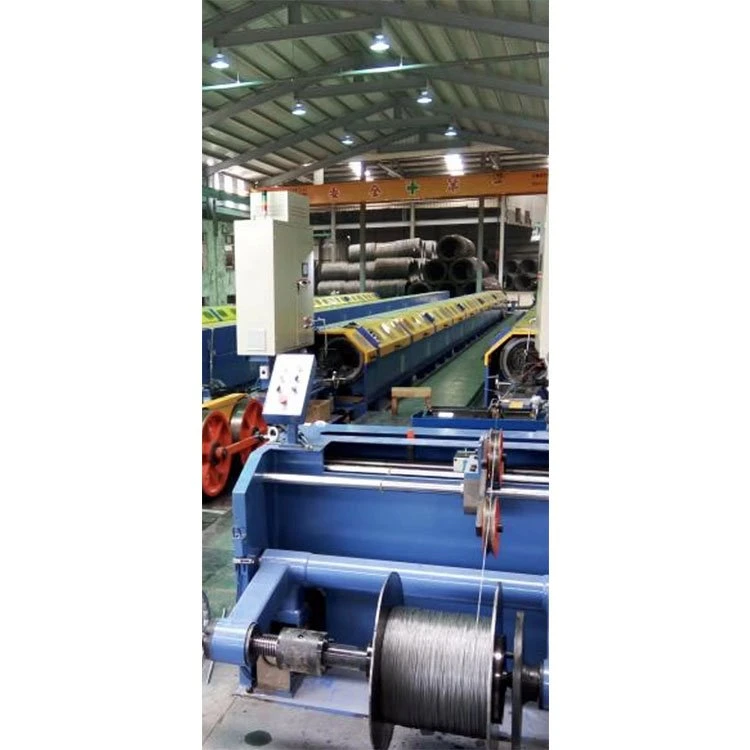

250/6 מכונת גדילת צינור אופקית

המספר הסידורי

שם הציוד שנרכש

מידות כלליות

מודל

מספר

משקלו של

1

טוויסטר צינור במהירות גבוהה

רוחב 1000* גובה 1300* אורך 8800

6/250

3200 ק"ג

הרכב הציוד

1, הציוד מורכב מקו מרכזי, חבית, יצירה, מתיחה, קו נסיגה, חלק בקרה חשמלית;

פרויקט

המספר הסידורי

מבנה הציוד

דרישות פונקציה ופרמטרים של ההתקן

הערה

הבסיס שעבודה זו יכולה וג'ינסנג המספר

1

קוטר החוט לפני הפיתול (מ"מ)

0.8 ~ 1.8

2

קוטר לאחר פיתול (מ"מ)

2.5 ~ 4

3

טווח טוויסט (מ"מ)

1-80

4

מהירות ציוד (R.P.M.)

מהירות מרבית 2000 סל"ד, מהירות עבודה 1800 סל"ד, התאמת מהירות ציוד ניתן להגדיר סיסמה (בקרת פונקציית PLC)

5

כיוון ההפעלה של הציוד

מול המכשיר, החוט נמצא בצד ימין

6

כיוון הפיתול של המערכת

S/Z

7

מצב השחלת צינורות

ההשרשה

8

טווח חוזק חוט פלדה (Mpa)

600 ~ 2800

9

עצירה כאשר מגיעים לאורך המונה המתוכנן מראש

מד המדידה מאמץ עצירה אוטומטית PLC למדידת מד, דיוק המונים ≤ 1.5%.

10

הציוד אמור להיפסק באופן אוטומטי כאשר הקו השבור מזוהה באזור גוף הצילינדר ולחיצה על מות

לציוד יש התקן אזעקת עצירת ניתוק.

11

תאורת LED מותקנת בתוך כיסוי הבטיחות

עבור מנורות ופנסים חסיני זעזועים, יש לספק הגנה בטיחותית על פני השטח כדי למנוע התנגשות של חפצים אחרים וחוטי פלדה

12

מגן

כל גלגל I מתאים לחלון תצפית. החלון הגלוי עשוי זכוכית מוקשחת, וכיסוי הבטיחות נפתח בגמישות למעלה ולמטה עם צינור פלדה חלק. ניתן לעצור את המכונה באופן מיידי אם היא נפתחת ≤150 מ"מ. כאשר כיסוי הבטיחות פתוח ואינו נעול, ניתן להזיז את הפלטפורמה רק אך לא ניתן להפעיל אותה כרגיל. הרעש המרבי הוא 82dB נבדק במרחק של 1000 מ"מ מכיסוי המגן

פרשו את החוט המרכזי

סוג ההזנה

לא מסתובב

אני מגלגל את מערכת הניקוב

ישנם סוג פיר, נושא תמיכה מכנית קבועה קו מתח.

מערכת השיכוך

השתמש בכוונון מיוחד של בורג קפיץ חבל עמיד בפני שחיקה

טווח קוטר של שחרור גלגל I (מ"מ)

250 (לפי דרישות ה-I-wheel של התובע)

בתוך הצילינדר, גלגל העבודה מניח את הקו

13

אני מגלגל את מערכת הניקוב

ישנם סוג פיר, נושא תמיכה מכנית קבועה פריקה מתח, תנודת המתח הוא פחות מ 3N, טווח מתח של 30 ~ 80N.

14

מערכת השיכוך

השתמש בכוונון מיוחד של בורג קפיץ חבל עמיד בפני שחיקה

15

טווח קוטר של שחרור גלגל I (מ"מ)

250 (לפי דרישות ה-I-wheel של התובע)

חלק צילינדר

16

מספר גלגלי ה-I בכל צילינדר

6 *1 סעיף =6

17

סוג של מערכת חוטים על הצילינדר

התקינו את גלגל ההנחיה בכל עיקול כדי לעבור את הקו, וודאו כי חוט הפלדה אינו מחליק בעת פריסת הקו.

18

קוטר פנימי של זרבובית טונגסטן קרביד לניתוב חוט חיצוני

זרבובית ההברגה עשויה מחומר YG8 מסגסוגת קשה בקוטר פנימי של 8 מ"מ. הוא קבוע על ידי הידוק בורג ודבק כדי להבטיח תיקון אמין.

19

שקע חוט זווית של מגש תיל

הזווית המקסימלית מזרבובית החוט במרכז לוחית הפרחים ועד לחריר התיל בדופן הקנה לא תעלה על 30 מעלות. הזווית המקסימלית של שני הקווים השבורים משקע החוט של הקנה הראשון לכניסת החוט של הקנה האחרון לא תעלה על 25 מעלות. הזווית המרבית של הקווים השבורים מזרבובית היציאה של החוט של הקנה השני לשקע החוט של דיסקת הפרידה לא תעלה על 25 מעלות. מבלט סגסוגת מיוחד צריך להיות מותקן ביציאה או להתכופף כדי להבטיח את חוט הפלדה לא להחליק מן הסגסוגת למות.

20

מיסב תמיכה בצילינדר

מיסב גדול

מותג NSK

21

סיכה לתמיכה בצילינדר מיסבים גדולים

שומן משומן, כל מיסב מותקן על מושב המסב, טמפרטורת ההפעלה ≤75 מעלות צלזיוס

22

מבנה מושב מיסב

ברזל רקיע. (QT - 400)

23

עובי דופן (מ"מ)

לא פחות מ-12 מ"מ

24

מערכת דינמית של מערכת צילינדרים

עצירה ועצירת חירום נבדלות זו מזו. עצירה רגילה יש לעצור לאחר האטה, אשר ניתן להשיג על ידי בלימה צריכת אנרגיה ושיטות אחרות. זמן הבלימה הרגיל של עצירה הוא פחות מ-20 שניות, ויש להשלים עצירת חירום תוך 10 שניות. רפידות הבלמים מוחלפות בקלות לאחר הבלאי.

25

מנעול מסגרת מגש תיל I-wheel

מסגרת מגש התיל מצוידת במיסב פיר לתמיכה בפריסת מתח אנכי קבוע, והתאמה אוטומטית של מכשיר מתח כדי להבטיח שכל חוט פלדה וגדיל נפרשים באופן שווה. כוונון בורג מתח שיכוך לפעולת יד ימין. כל מגש תיל יכול לענות על צרכי הייצור של ø 250 I-wheel.

26

מצב מיסב גלגלי I

חיווט תמיכה אופקי

27

אני גלגל שיכוך במגש חוטים

כוונון אוטומטי של התקן מתח חוט, להבטיח כי כל חוט פלדה, קו אחיד גדיל. אני מגלגל על הקו, חגורת שיכוך התקינה קפיץ, משכך את כוונון בורג המתח לפעולת יד ימין.

28

התקן לזיהוי קו שבור

אזעקת קו הפסקה, בקרת תוכנית PLC.

29

עיצוב צילינדר מקבילי

גוף הקנה הוא קו השחלה חיצוני, המבטיח כי חוט הפלדה מהיציאה של גוף הקנה ועד לפה הסוגר של מות העיתונות הוא אחיד ואין תופעת כיפוף רוחבית, והזווית המתקפלת המקסימלית בין הפה היוצא של גוף הקנה לפה היציאה של לוחית התיל לא תעלה על 25 מעלות.

30

הבסיס המארח

מקטע פלדה + פלדה + בטון

31

תיבת כונן ציר

כונן ללא ספינים

לתוך אזור הצורה
התחום

32

חלוקת חורים של מגש חוטים

סט של 6 חורים. כל קבוצה של פיית תיל עשויה מחומר YG6X מסגסוגת קשה בקוטר פנימי של 8 מ"מ ומקובעת בדבק כדי להבטיח קיבוע אמין.

33

מנגנון קדם דפורמציה

התקנת כידון שמורה ומותאמת אישית על פי מפרטי מבנה המוצר

34

זווית סגירה של לחיצה על מת

25 ° או פחות

35

מבנה מחזיק מבלט קו העיתונות

קפיץ הלחץ מכוונן את הלחץ

36

לחיצה על גודל מבלט

100*50*(25+25) L * W * H (גובה: גודל 50 לאחר סגירת שני חלקים)

ניתן להתאים אישית

37

מובייל בסיס עובש

מסגרת הלחיצה על הקו מאמצת את מסילת ההנחיה של חריץ זנב יונה כדי לכוונן ולנוע בגמישות

38

לאחר העיוות

התאמה אישית בהתאם למפרטי מבנה המוצר

החזקת גלגל עופרת

39

המתיחה

סנכרון בקרה חשמלית

40

קוטר גלגל משיכה מ"מ

460 * 2 ¢

41

חריץ/סוג מטוס מסוג גלגל משיכה

U groove

42

מערכת תמיכה בגלגלי משיכה

תמיכה במיסבים

43

מספר חריצים/קוטר חריץ

סעיף 8 עד 9 / R3mm

44

קשיות חריץ

חומר גלגל מתיחה GCr15, קשיות ≥HRC58-60o

45

מימוש טרנספורמציית מרחק הטוויסט

PLC במהירות משתנה אינסופית

46

התקן המונה

קצה אחד של גלגל המתיחה קרוב למד המתגים

47

התקן מד מטר אלקטרוני

מד אלקטרוני PLC, תצוגה על מסך התצוגה

48

דרך נסיעה

גלגלי משיכה אקטיביים בודדים וכפולים

שורה סגורה

49

כבל רצועת הכלים

בקרת מנוע סרוו

50

מצב העברת שורות

קו בורג כדור, היפוך בקרת PLC

51

גלגל ויסות אנכי/אופקי

לרולר יש חריץ R, נושא פלדה

52

תמיכה בשורה סגורה

קבלת i-wheel מאמצת סוג עליון פניאומטי מכני

53

מתח קליטה

מצמד אבקה מגנטית נסוג מתח קבוע.

54

קוטר גודל של קבלת גלגל I (מ"מ)

לקוח שיספק

כונן דינמי
המחלקה לבקרת מערכת /חשמל

55

הפצה

אין

56

מנהל ההתקן המארח

המנוע מניע את הצילינדר לסיבוב

57

מנוע ראשי

מנוע בתדר משתנה (11KW)

58

המתיחה

מנוע המרת תדרים

59

מנוע טייק-אפ

מנוע המרת תדרים

60

בקרת מהירות מנוע ראשית

הממיר

61

שליטה חשמלית מלאה במכונה

בקרת תוכנית PLC

62

הציג

מסך מגע
